레코더DA-6400

64ch Digital Audio Recorder


SSD 64-Track Recorder

DA-6400

라이브 및 방송 작업을 위한 프리미엄 멀티트랙 레코더 / 플레이어

DA-6400
DA-6400

TASCAM DA-6400은 라이브 공연 및 이벤트 레코딩을 하기 위한 제품으로, SSD 드라이브로 소스를 저장할 수 있는 새로운 방식의 64트랙 레코더입니다. 이 제품은 MADI 및 DANTE와 같은 I/O옵션을 통해 라이브 레코딩, 이벤트 레코딩 및 중요한 DAW 세션의 백업용으로 적합합니다. 단일/리던던트 파워 서플라이를 사용하는 DA-6400은 프로페셔널 레코딩을 위한 베스트 솔루션입니다.

DA-6400에는 고성능의 TASCAM 240GB SSD가 장착된 AK-CC25 외장 SSD가 포함되어 있습니다. AK-CC25에는 독립적인 사용을 위한 USB 3.0 포트가 포함되어 있습니다. BWAV(Broadcast WAV) 파일을 DAW 세션으로 로드하기 위해서 SSD를 클라이언트에게 전달해주기만 하면 됩니다. DA-6400은 64트랙을 48kHz/24-bit 혹은 32트랙을 96kHz / 24-bit로 레코딩할 수 있습니다. 후면 패널에는 SMPTE 타임 코드, 워드 클럭, RS-422, 이더넷 커넥션을 지원합니다.

DA-6400은 I/O 옵션으로 동축 및 광케이블을 통한 MADI 연결을 지원하는 IF-MA64 / EX 인터페이스 카드를 지원합니다. 이 옵션카드에는 여분의 동축 커넥션이 포함되어 전원이 끊어져도 MADI 신호를 안정적으로 전달하여 DAW 세션에 이상적인 백업 레코더로 사용가능합니다. 다른 I/O 옵션으로는 IF-MA64 / BN 동축 MADI 옵션 카드, IF-DA64 DANTE 옵션 카드, IF-AE16 AES/EBU 옵션 카드 등이 있습니다.



안정적이고 신뢰할 수 있는 64 채널 디지털 멀티 트랙 레코더
DA-6400


DA-6400은 신속한 부팅 및 간단한 작동을 위해 자체 내장 운영 체제를 사용합니다. 이 시스템은 높은 샘플링 속도와 많은 양의 데이터 전송을 사용할 때 신뢰할 수 있는 레코딩을 위해 설계되었습니다. 레코딩하는 동안 약 20초마다 파일이 저장되므로 예상치 못한 전원 공급 중단으로 인한 데이터의 손실이 최소화됩니다. 이와 함께 뛰어난 품질의 마스터 트랙을 위해 최대 96kHz / 24-bit(32트랙) 레코딩 및 재생을 지원합니다.

DA-6400은 SSD에 기록합니다. SSD는 진동 방지에 탁월하며, 내 환경성 및 유지 보수가 필요없는 간단한 작동을 통해 가장 이상적인 방식입니다. TASCAM은 레코드 드롭 아웃시 디스크 정리 기능을 사용하지 않는 확실하게 검증되어진 SSD를 개발했습니다. IC 제어 요소를 포함하고 있는 내부 부품은 신중하게 선정되었으며, 품질을 유지하기 위해서 부품 제조업체와 함꼐 많은 부분을 함께 지속적으로 테스트하였습니다.

DA-6400에 포함된 240GB SSD는 AK-CC25 포터블 케이스에 미리 설치되어 있습니다. DA-6400 디바이스의 스왑이 가능한 베이를 사용하여 드라이브를 Hot Swap(기기가 켜진 상태에서 장치의 플러그를 뽑고 안전하게 제거)하여 클라이언트에게 제공할 수 있습니다. AK-CC25의 케이스에는 DAW 시스템으로의 신속한 전송을 위한 USB 3.0잭이 포함되어 있습니다.

DA-6400에서 신뢰할 수 있는 레코딩을 위하여 설계되어진 또 다른 기술은 ±1ppm 오차 범위의 크리스탈 발진기(TCXO) 고정밀 내부 샘플 클락입니다. 중요한 사용에서는 두 개의 파워 서플라이 버전 (DA-6400dp)을 사용하여 안정성을 보장받을 수 있습니다.

이상적인 백업 레코더
DA-6400

DA-6400은 동기화를 통해 백업 레코딩을 위하여 Protools 시스템에서 타임 코드를 수신할 수 있습니다. 시리얼 또는 병렬 컨트롤을 사용하여 Protools에서 DA-6400으로 레코딩 작업을 시작할 수 있습니다.

MADI를 지원하는 스튜디오 혹은 라이브 시스템에서 IF-MA64 / EX 오디오 인터페이스카드를 사용할 수 있습니다. 믹싱 데스크와 Protools(또는 다른 메인 레코딩 시스템) 사이에 DA-6400을 위치하기 위해서 MADI를 지원합니다. IF-MA64 / EX는 완전한 리던던트 MADI-Thru를 특징으로하며, 전원이 연결되지 않아도 인풋에서 다른 장비로의 MADI 신호를 전송합니다. 어떤 인터페이스를 사용해도 DA-6400은 완벽한 리던던트 시스템으로 백업 설치 될 수 있습니다. Dante 및 AES / EBU 인터페이스 카드도 제공되며 더 많은 형식이 곧 출시 될 예정이며, 두 개의 카드 슬롯을 통해 장치가 멀티 I/O 프로토콜을 지원할 수 있도록 도와줍니다.

1U 랙 공간과 DAW 시스템으로의 간단한 BWF 포맷을 사용하는 DA-6400은 프로페셔널 사용 환경에 적합한 제품입니다.

테마파크 및 설치용 멀티 트랙 재생
DA-6400

TASCAM의 DA-6400은 인스톨시 멀티 트랙 재생에 이상적입니다. SSD는 몇 달 동안 사용하지 않아도 마모되지 않으며, 직렬, 병렬, 이더넷 또는 타임 코드 등을 통해 장치를 제어할 수 있습니다. SMPTE 제너레이터는 표준 프레임 속도 (24, 25, 29, 97DF ,30DF 또는 30NDF)에서 마스터 장치로 사용할 수 있습니다.

원격 제어 및 파일 전송을 위해 기가비트 이더넷이 제공됩니다. FTP를 사용하여 파일을 다른 장비로 전송하거나 Mac, Windows 또는 UNIX 시스템에서 레코딩을 되받을 수 있습니다. 파일을 원격 서버로 전송하기 위해 내장된 FTP 클라이언트도 포함되어 있습니다. SNTP 지원을 통해 인터넷 시간으로 자동으로 시계를 업데이트 할 수 있습니다.

이와 함께 포스트 프로덕션, 브로드 캐스트 또는 레코딩 스튜디오 작업에 사용할 수 있도록 RS-422 (P2) 및 병렬 컨트롤도 포함되어 있습니다.

Series Lineup

DA-6400
DA-6400
DA-6400

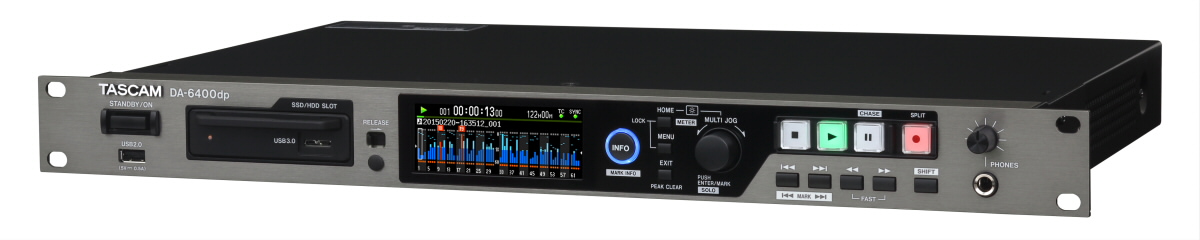

DA-6400dp

Options

DA-6400
AK-CC25
SSD storage case for DA-6400 series
DA-6400
TASCAM SSD (TSSD-240A)
240GB 2.5-inch serial ATA SSD
DA-6400
TASCAM SSD (TSSD-480A)
480GB 2.5-inch serial ATA SSD
DA-6400
IF-MA64/EX
MADI/MADI thru card
DA-6400
IF-MA64/BN
MADI card
DA-6400
IF-DA64
Dante card
DA-6400
IF-AE16
AES/EBU card
DA-6400
IF-AN16/OUT
Analog output interface card

Spec description

Recording mediaSSD
Note: HDD support also planned in addition to the SSD.
File systemFAT32
File formatsBWF(.wav)

Number of channels64(1xFs), 32(2xFs)
Sampling frequencies44.1k/48k/88.2k/96kHz
Quantization bit rate16bit/24bit
Clock referenceINTERNAL, WORD IN, VIDEO IN
Timecode frame23.976 / 24 / 25 / 29.97DF / 29.97NDF / 30DF / 30NDF
TIME CODE IN
ConnectorBNC
Signal voltage amplitude0.5V to 5Vp-p
Input impedance10kΩ
FormatSMPTE 12M-1999 compliant
TIME CODE OUT
ConnectorBNC
Signal voltage amplitude2Vp-p
Output impedance600Ω
FormatSMPTE 12M-1999 compliant
WORD/VIDEO IN
ConnectorBNC
Input voltage amplitude (WORD)0.5V to 5Vp-p TTL equivalent
Signal voltage amplitude (VIDEO)1Vp-p
Input impedance75Ω +/-10%
Input frequency (WORD)48kHz
Input signal (VIDEO)23.976/24/25/29.97/30 Frame (NTSC/PAL Black burst, HDTV Tri-Level)
WORD/VIDEO THRU/OUT
ConnectorBNC
Output voltage amplitude5V TTL equivalent
Output frequency (WORD)48kHz
ETHERNET
ConnectorRJ-45
Protocol100BASE-TX, 1000BASE-T
RS-422
ConnectorD-sub 9 pin (female, inch-standard)
PARALLEL
ConnectorD-sub 15 pin (female, inch-standard)
USB
ConnectorUSB2.0 A-type
ProtocolUSB 2.0 HIGH SPEED(480Mbps)
PHONES
Connector6.3mm(1/4") standard stereo jack
Maximum output level45mW+45mW or higher
PowerAC100V-240V, 50/60Hz
*DA-6400dp has 2 power supply inlets
Power consumption21W (At the time of IF-MA64/EX use)
Dimensions482.6(W)×44.7(H)×304.8(D)mm
Weight
DA-64003.9kg
DA-6400dp4.0kg
Operating temperature0 to +40˚C
Standard accessoriesTASCAM SSD, SSD media case, Power cable×1 (DA-6400), Power cable×2 (DA-6400dp), USB cable, Rack mount screw kit, Security screw kit, Owner’s manual (with warranty)



Options

AK-CC25 (SSD storage case)

DA-6400
Serial ATAfor SSD installation/bay loading
Note: HDD support currently under development.
ConnectorSerial ATA compatible
USB

for external connection

ConnectorUSB3.0 micro B
ProtocolUSB3.0 SuperSpeed
Power supply

Powered by DA-6400/DA-6400dp



TASCAM SSD (TSSD-240A / TSSD-480A)

TSSD-240ATSSD-480A
InterfaceSerial ATA 3.0 (6Gbps)
Capacity240GB(TSSD-240A) / 480GB(TSSD-240A)
Power supplyowered by DA-6400/DA-6400dp through AK-CC25
Size2.5 inch



IF-MA64/EX (MADI/MADI thru Card)

DA-6400
FormatMADI
In/out count (1xFs)64
ConnectionsOptical/BNC, MADI thru support



IF-MA64/BN (MADI Card)

DA-6400
FormatMADI
In/out count (1xFs)64
ConnectionsBNC



IF-DA64 (Dante Card)

DA-6400
FormatDante
In/out count (1xFs)64
ConnectionsRJ-45



IF-AE16 (AES/EBU Card)

DA-6400DA-6400
FormatAES/EBU
In/out count (1xFs)16 (32 in/out supported when 2 cards used)
ConnectionsD-sub 25p × 2



IF-AN16/OUT (Analog Output Interface Card)

DA-6400DA-6400
Format
Sampling frequency44.1k/48k/88.2k/96k Hz
Bit length16-bit/24-bit
Analog output 1-8/9-16
ConnectorD-Sub 25-pin
Locking screwsNo. 4-40 UNC (inch type)
No. of output channels16
Nominal output level / maximum output level+4dBu/+24dBu
+4dBu/+22dBu
+4dBu/+20dBu
+4dBu/+18dBu
+6dBu/+15dBu
Output impedance200Ω
Output attenuation0 <> -14dB (0.5dB steps)
Applicable load impedance2kΩ or more
Audio performance
Frequency response+0.1dB/-0.5dB:20Hz/20kHz(-16dBFS input, Fs=44.1k/48kHz, JEITA)
+0.1dB/-1.0dB:20Hz/40kHz(-16dBFS input, Fs=88.2k/96kHz, JEITA)
THD0.001% or less (0dBFS input, 1kHz, Fs=44.1k/48k/88.2k/96kHz, JEITA)
S/N ratio110dB or more (Fs=44.1k/48k/88.2k/96kHz, JEITA)
Dynamic range110dB or more (Fs=44.1k/48k/88.2k/96kHz, JEITA)
Crosstalk110dB or more (1kHz, Fs=44.1k/48k/88.2k/96kHz, JEITA)



DA-6400 (IF-MA64/EX, IF-MA64/BN) MADI interconnect testing

  • TASCAM has only tested MADI connection with the devices listed below. We have not tested other functionality for this chart.
  • This list is current as of August 3, 2016. Results may change if the MADI functionality of these products are updated.

Last update : August 3, 2016









MakerModelCategoryResultsNote
AvidHD MADIAudio I/F
Coaxial Equalizer:On
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK
Optical
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK

AvidVenue Profile
MADI Option Card
Digital Mixer
Coaxial Equalizer:On
44.1k/48k: OK

AvidS6LDigital Mixer
Coaxial Equalizer:Off
44.1k/48k: OK
88.2k/96k (96k Frame): OK

AvidSystem5
DF66(DSP Core)
Digital Mixer
Coaxial Equalizer:On
44.1k/48k: OK

DiGiCoSD11Digital Mixer
Coaxial Equalizer:On
44.1k/48k: OK
88.2k/96k (48k Frame): OK

Direct Out
Technology
ANDIAMO.AESMADI-AES3
Converter
Coaxial Equalizer:On
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK
Optical
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK

Direct Out
Technology
ANDIAMO2MADI-AD/DA
Converter
Coaxial Equalizer:On
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK
Optical
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK

Direct Out
Technology
MADI Router M.1k2MADI Router
Coaxial Equalizer: Off
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK
Optical
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK

LAWOmc2 36Digital Mixer
Optical Equalizer:On
44.1k/48k: OK

MIDASM32RDigital Mixer
Coaxial Equalizer:On
44.1k/48k: OK
Optical
44.1k/48k: OK

MIDASPRO1
+
KLARK TEKNIK DN9650
Digital Mixer
+
AES50 Network Bridge
Optical Equalizer:On
88.2k/96k (96k Frame): OK
Optical
88.2k/96k (96k Frame): OK

RMEMADIface USBAudio I/F
Coaxial Equalizer:On
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK
Optical
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK

RMEADI-6432MADI -AES3
Converter
Coaxial Equalizer:On
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK
Optical
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK

RMEADI-648MADI-ADAT
Converter
Coaxial Equalizer:On
44.1k/48k: OK
Optical
44.1k/48k: OK

RMEM-32ADAnalog in-MADI/ADAT
Converter
Coaxial Equalizer:On
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK
Optical
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK

RMEOctaMic XTCAnalog in(w/Mic pre)-MADI/ADAT
Converter
Optical
44.1k/48k: OK
88.2k/96k (96k Frame): OK

RMEMADI RouterMADI Router
Coaxial Equalizer:On
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK
Optical
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK

RMEMicstacyAnalog in(w/Mic pre)-MADI/AES/ADAT
Converter
Coaxial  Equalizer:On
44.1k/48k: OK
88.2k/96k (48k Frame): OK
Optical
44.1k/48k: OK
88.2k/96k (48k Frame): OK

RolandM-5000Digital Mixer
Coaxial Equalizer:On
44.1k/48k: OK

SoundCraftVI6Digital Mixer
Optical
44.1k/48k: OK

SSLC10 HD PLUSDigital Mixer
Coaxial Equalizer:On
44.1k/48k: OK

SSLL500Digital Mixer
Coaxial Equalizer:On
44.1k/48k: OK
88.2k/96k (96k Frame): OK
Optical
44.1k/48k: OK
88.2k/96k (96k Frame): OK

STUDERVista X Infinity Core400
D23m I/O Frame
Digital Mixer
Optical
44.1k/48k: OK

STUDERVista 5 M2
Score Live
Digital Mixer
Optical
44.1k/48k: OK
88.2k/96k (96k Frame): OK

STUDERVista 1Digital Mixer
Optical
44.1k/48k: OK
88.2k/96k (48k Frame/96k Frame): OK

TAMURANT660Digital Mixer
Coaxial Equalizer:On
44.1k/48k: OK

TAMURANT900Digital Mixer
Coaxial  Equalizer:Off
44.1k/48k: OK
88.2k/96k (96k Frame): OK
Optical
44.1k/48k: OK
88.2k/96k (96k Frame): OK

YAMAHADM1000Digital Mixer
Coaxial Equalizer:On
44.1k/48k: OK
88.2k/96k (96k Frame): OK
Optical
44.1k/48k: OK
88.2k/96k (96k Frame): OK
