아웃보드BO-16DX/OUT

16ch DB-25/XLR out Breakout Box


16채널 D-Sub 25-pin XLR 브레이크 아웃 박스

BO-16DX / OUT

방송, 스튜디오 및 PA 시장에서 사용 시
XLR 커넥터로 변환할 수 있는 브레이크 아웃 박스

ML-16D
ML-16D

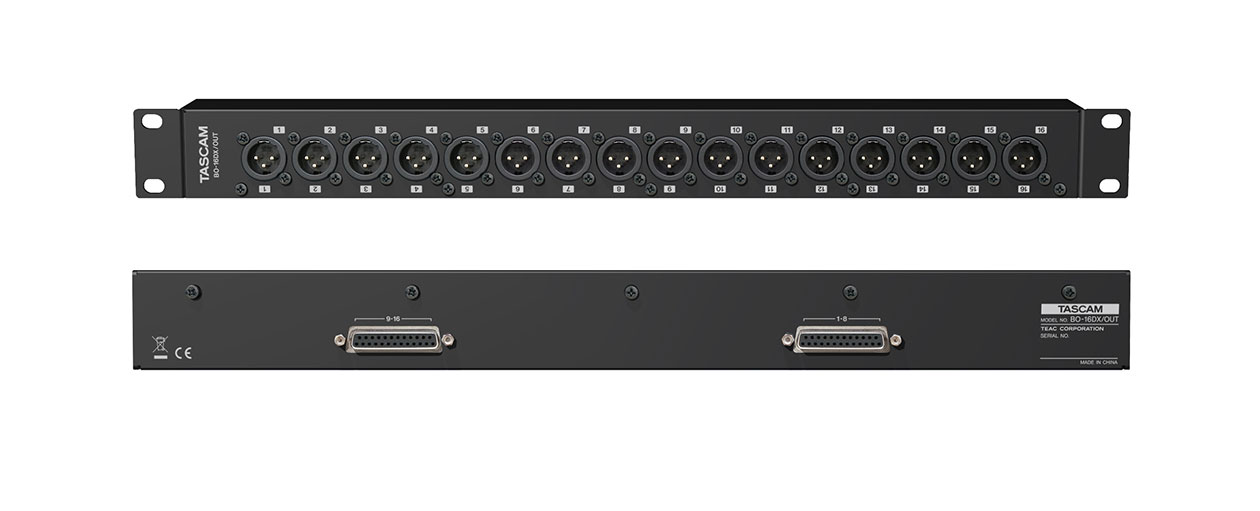

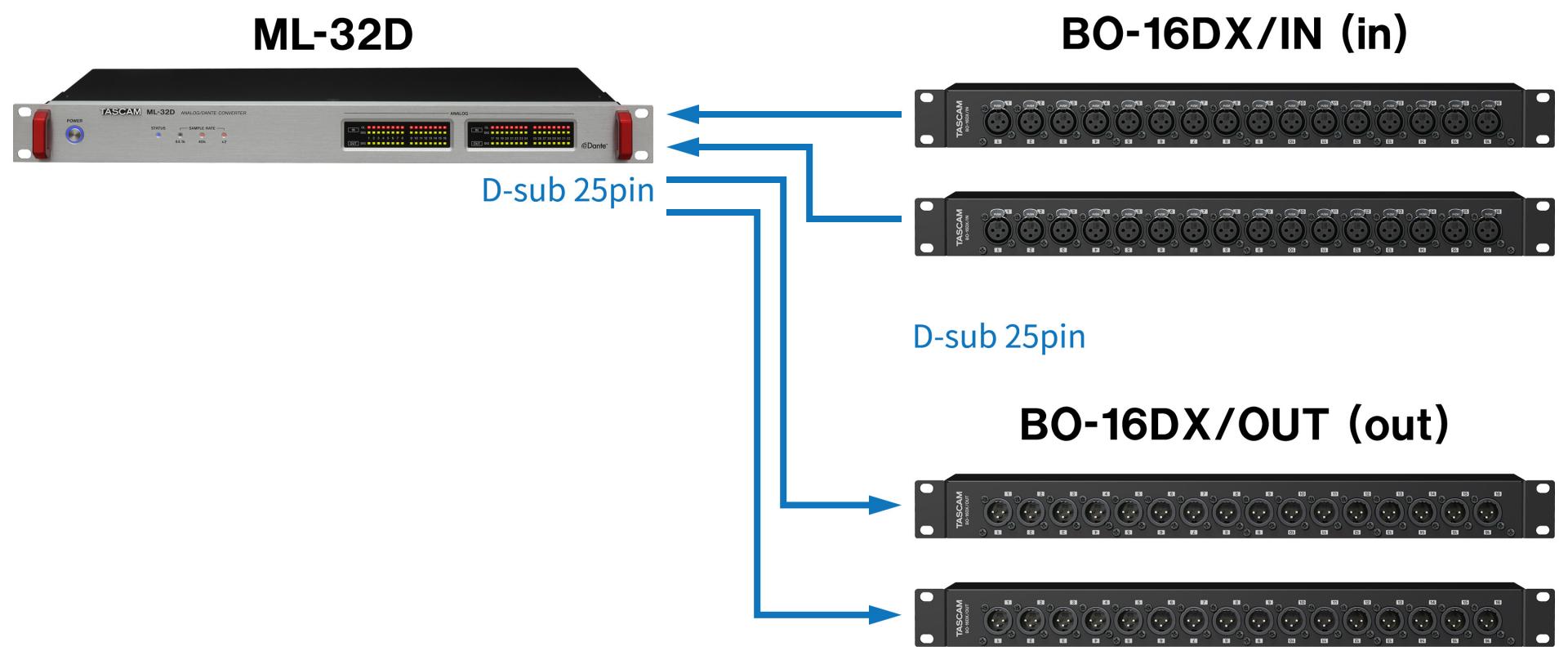

BO-16DX / OUT은 아날로그 신호 16채널을 D-sub 커넥터에서 XLR(Male) 커넥터로 변환할 수 있는 브레이크 아웃 박스입니다. 같은 시리즈의 BO-16DX /IN과 함께 사용하면 D-sub 커넥터에서 XLR 커넥터로 변환이 가능합니다. 또한, 이 제품은 라우팅에 따른 라벨 배치를 위한 13mm의 공간이 커넥터 위에 마련하였습니다.

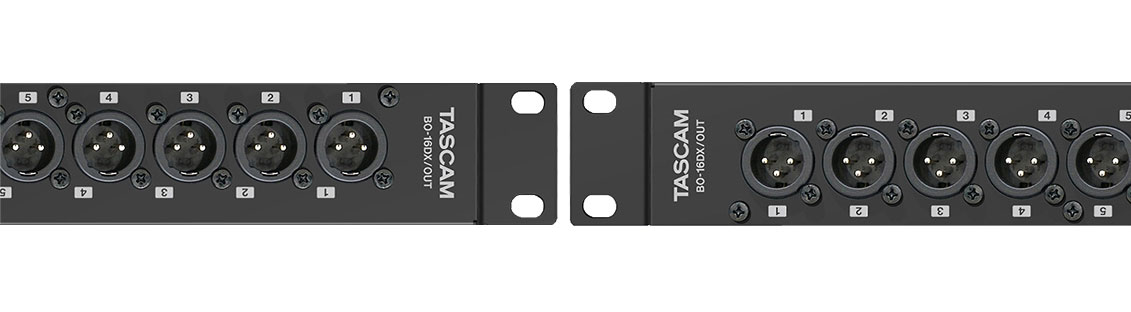

이 제품에 적용된 25핀 D-sub커넥터는 AES59-2012를 준수하는 배열을 사용하며. 랙날개는 앞으로 또는 뒤로 부착 가능하여 장치를 자유롭게 설치할 수 있습니다.


45mm 깊이의 컴팩트한 1U

BO-16DX / OUT은 45mm의 컴팩트한 크기 덕분에 브랙 케이스 뒷면에 장착할 수 있으며, 패치 베이로 사용하기 위해 랙 케이스 전면에 장착할 수도 있습니다.

Spec description

 BO-32DEBO-16DX/INBO-16DX/OUT
FRONT
ConnectorsEuroblock (Balanced) 3.81mm pitch × 16 (32ch)XLR-3-31 (1:GND, 2:HOT, 3:COLD) × 16XLR-3-32 (1:GND, 2:HOT, 3:COLD) × 16
REAR
ConnectorsD-sub 25pin female × 4D-sub 25pin female × 2
Attachment screwsNo.4-40 UNC(inch-type) × 8No.4-40 UNC(inch-type) × 4
Dimensions482.6(W) × 44.1(H) × 50.8(D)mm482.6(W) × 44.1(H) × 54.5(D)mm482.6(W) × 44.1(H) × 51.5(D)mm
Weight0.9kg
Included itemsEuroblock plug have tab × 32, Cable banc kit, Rackmount screw kit, Owner's Manual (this document) including warrantyRackmount screw kit, Owner's Manual (this document) including warranty
