믹서MZ-223

Installation Mixer


INSTALLATION MIXER

MZ-223

최대 3구역에 BGM 및 안내 방송을 할 수 있는 믹서 시스템

TASCAM DA-6400 CONTROL
TASCAM DA-6400 CONTROL

MZ-223은 5개의 인풋 채널과 두 개의 마이크 인풋을 3개의 다른 구역으로 라우팅할 수 있는 인스톨레이션 믹서입니다. 여러 재생 장치가 존재하는 복잡한 사운드 시스템과 상점, 공공 시설 및 사무실과 같은 공간은 이 장비 한 대 만으로 중앙 집중식으로 출력을 관리할 수 있습니다.




하나의 장비에 최대 10개의 인풋 소스를 중앙 집중식 관리

이 제품에는 5개의 인풋 채널이 있으며, 채널마다 각각 2개의 인풋 소스를 연결할 수 있습니다. 이로 인해 최대 10개의 인풋 소스를 중앙 집중식으로 관리할 수 있습니다. (채널의 인풋은 전면 패널의 버튼을 통해서 선택이 가능합니다.)
또한, Phono 인풋을 지원하므로 일반 CD 및 기타 미디어 플레이어 외에도 레코드 플레이어를 연결할 수 있습니다.

간단한 채널 조작

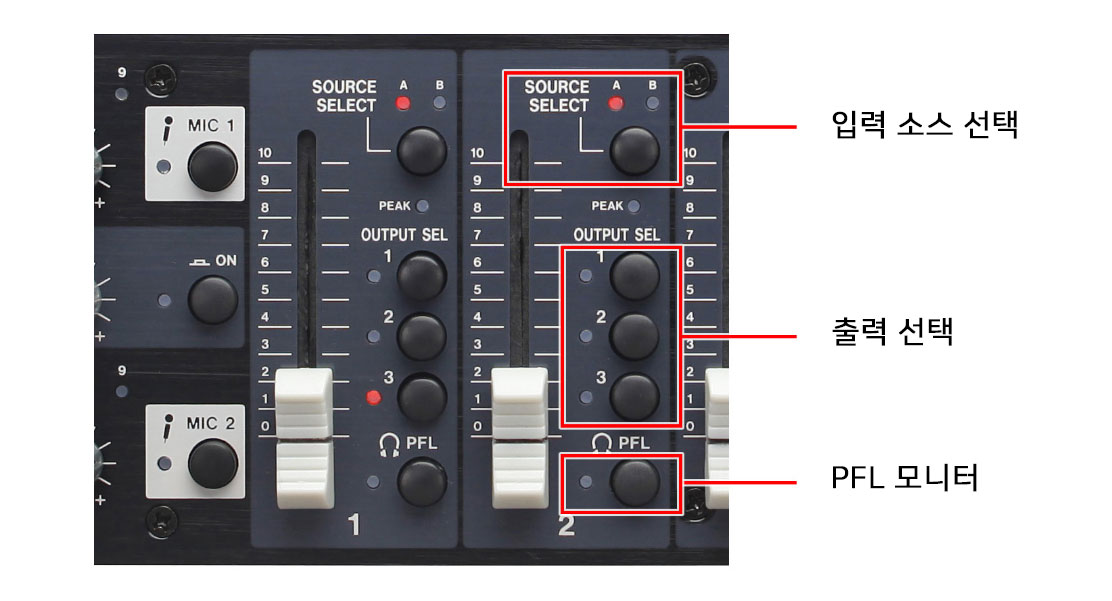

MZ-223은 간단하게 버튼 조작만으로 인풋 소스를 전환하고 출력을 선택할 수 있으므로 복잡한 케이블 변경 등의 작업을 할 필요가 없습니다. 각 채널에는 페이더 컨트롤이 있어서 자유롭게 볼륨을 컨트롤할 수 있으며, PFL 모니터 버튼을 사용하여 페이더를 거치기전 사운드를 모니터링할 수 있습니다.

안내 방송에 이상적인 마이크 입력

MZ-223의 전면 패널에는 두 개의 마이크 인풋이 위치해 있습니다. 이 인풋들은 간단한 버튼 조작만으로 마이크 출력을 선택할 수 있도록 설계되어 있습니다. 또한 마이크 사운드가 입력될 때 BGM 볼륨을 자동으로 줄여주어 마이크 소스의 명료도를 향상시켜주고 점포 및 기타 시설에서의 발표에 이상적으로 사용할 수 있는 TALKOVER 기능이 적용되어 있습니다. 그밖에 3밴드 이퀄라이저를 사용하여 톤을 조정할 수도 있습니다.

출력단의 간단한 조작

볼륨은 3개의 출력 라인에 대해 개별적으로 조절 가능합니다. 상점, 공공 시설 또는 사무실과 같이 각 지역에 여러 개의 스피커를 설치하는 경우 각각의 불륨을 이 장비 하나로 컨트롤이 가능합니다. 각 출력에는 스테레오 LED 미터가 위치하며, 이를 통해 전체 시스템의 볼륨 밸런스를 확인할 수 있습니다. 또한, 3밴드 이퀄라이저를 사용하여 각 영역의 톤을 조절할 수도 있습니다.



Spec description

Audio inputs
MIC 1?2 INPUT (BALANCED) jacks
ConnectorsXLR-3-31 (1: GND, 2: HOT, 3: COLD)
6.3mm (1/4") standard TRS jacks (Tip: HOT, Ring: COLD, Sleeve: GND)
Nominal input level
VOLUME knob at MAX-65dBu
VOLUME knob at MIN-30dBu
Input impedance33kΩ
LINE INPUTS (UNBALANCED) jacks
ConnectorsRCA pin jacks
Nominal input level-10dBV
Maximum input level10dBV
Input impedance22kΩ
Audio outputs
MAIN OUTPUTS (UNBALANCED) jacks
ConnectorsRCA pin jacks
Rated output level-10dBV
Maximum output level6dBV
Output impedance200Ω
MAIN OUTPUTS (BALANCED) jacks
ConnectorsXLR-3-31 (1: GND, 2: HOT, 3: COLD)
Rated output level4dBu
Maximum output level24dBu
Output impedance200Ω
MONITOR OUT jacks
ConnectorsRCA pin jacks
Rated output level-16 dBV
Maximum output level0 dBV
Output impedance200Ω
PHONES jacks
Connectors6.3mm (1/4") standard stereo jack
Maximum output50mW + 50mW (into 32Ω load)
PowerACadapter (TASCAM PS-M1524)
Input voltageAC 100V - 240V, 50/60Hz
Output voltageDC 15V
Output current2.4A
Power consumption35W
Dimensions482(W) × 88(H) × 93.2(D) mm
Weight2.5kg
AccessoryAC adapter (TASCAM PS-M1524), Cord for AC adapter (JAPAN USA/EUROPE) × each1, Rackmount screw kit, Owner's Manual (including warranty)



Audio performance

Frequency response20Hz to 20kHz
Distortion0.03% or less
S/N Ratio80dB
Crosstalk65dB
