믹서MX-8A

8-in/8-out Matrix Mixer


8 Input /8 Output Matrix Mixer with DSP

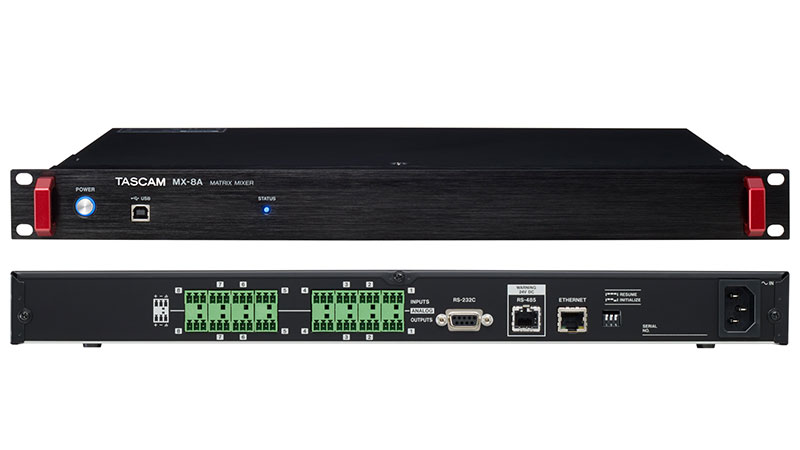

MX-8A

Matrix Mixer with built-in DSP for small and mid-scale audio installations

ML-16D
ML-16D


TASCAM MX-8A는 다양한 환경에서 오디오 최적화를 위한 DSP를 제공할 뿐만 아니라 8 개의 마이크 / 라인 인-풋과 8 개의 라인 아웃-풋을 갖춘 매트릭스 믹서입니다. 맞춤형 컨트롤 앱을 사용하여 시스템과 사용자 모두가 손쉽게 설치하고 조정할 수 있습니다.



통합된 DSP
내장된 DSP는 컴프레서, 4-파라 메트릭 EQ, 오토 레벨, 덕킹(ducking) 등이 포함되어 있습니다. 마이크/ 라인 인-풋을 위한 완벽한 오디오 프로세싱 환경과 10 밴드 EQ, 하이 패스 필터, 로우 패스 필터, 딜레이, 리미터와 같은 DSP를 아웃-풋 섹션에서 제공합니다.



인풋 모듈 구성
MX-8A

Input module functions:

  • Mic/line input switching
  • Phantom power (+48V) ON/OFF (mic input)
  • PAD (mic input)
  • Mic gain (mic input)
  • Compressor
  • 4 band EQ2 band parametric EQ
    Low shelving EQ / High pass filter
    High shelving EQ
  • Auto level control
  • Mute
  • Fader
  • Fader / Mute grouping
CompressorMX-8A
4 band EQMX-8A2 band parametric EQ
Low shelving EQ / High pass filter
High shelving EQ



팬텀 파워와 리모트 게인 컨트롤 기능
MM-2D-E

통합 마이크 프리 앰프는 팬텀 전원 (+ 48V)을 지원하고 인풋 게인은 TASCAM MX CONNECT 소프트웨어를 통해 원격으로 제어 할 수 있습니다.



내장된 10 in/ 10 out 매트릭스 믹서
MX-8A

MX-8A는 10 개의 서로 다른 소스 (8 채널 마이크 / 라인 인풋과 스테레오 USB 오디오 인터페이스)를 믹스 할 수 있으며, 8 개의 아웃풋과 스테레오 USB 인터페이스 아웃풋으로 구성할 수 있습니다.

Matrix mixer functions:

  • Mute
  • Fader
  • Fader / Mute grouping
  • Ducking function
  • Ambient noise compensator function



선명한 사운드를 위한 오토 오디오 기능
MX-8A

덕킹(Ducking) 기능 또는 앰비언트 노이즈 보정 기능(Ambient Noise Compensator)을 사용하여 BGM과 같은 음악을 재생할 때, 더욱 선명한 사운드를 얻을 수 있습니다. 이것들은 매트릭스 믹서의 아웃풋 채널 마다 다르게 구성되어 있습니다.

  • Ducking
    이 기능은 마이크 인풋 레벨을 감지하고 선택된 아웃풋 레벨을 동시에 컨트롤 합니다. 배경 음악이 있는 경우 배경음악의 선명함을 높이는 데 사용할 수 있습니다.

  • Ambient Noise Compensator
    Ambient Noise Compensator (ANC) 기능은 인풋 레벨을 감지하고 선택된 아웃풋의 레벨을 자동으로 구성합니다. 현장 환경의 노이즈 레벨에 변동이 있을 때 마다 이 기능은 음량을 자동으로 보정하여 보다 선명한 배경 음악을 제공합니다.



아웃풋 라우팅
MM-2D-E

8개의 믹스 채널을 8개의 아웃풋 채널로 편리하게 라우팅 할 수 있습니다.



아웃풋 모듈 구성
MX-8A

Output module functions:

  • 10 band EQ
    8 band parametric EQ
    Low shelving EQ / high pass filter
    High shelving EQ / low pass filter
  • Delay
  • Limiter
  • Phase switching
  • Test tone
  • Mute
  • Fader
  • Fader / Mute grouping
10 band EQMX-8A8 band parametric EQ
Low shelving EQ / high pass filter
High shelving EQ / low pass filter
DelayMX-8A



재생/레코딩 소프트웨어 호환 가능
MM-2D-E

또한 내장형 2 in/ 2 out USB 오디오 인터페이스를 통해 TASCAM MX-8A는 Windows / macOS / Android / iOS와 같은 운영 체제와 호환이 가능합니다.


Spec description

FORMAT44.1k / 48k Hz, 16bit / 24bit
USB
Connector4-pin USB B-type
Transfer rateUSB2.0 High Speed (480Mbps)
ANALOG IN
ConnectorEuroblock (Balanced) 3.81mm pitch
Minimum input level-70dBu
Maximum input level
MIC+26dBu
LINE+24dBu
Input impedance2.2kΩ or higher
ANALOG OUT
ConnectorEuroblock (Balanced) 3.81mm pitch
Nominal output level+4dBu (when Ref.Level set to other than -9dBFS)
+6dBu (when Ref.Level set to -9dBFS)
Maximum output level
(switchable)
+15dBu (Ref.Level: -9dBFS)
+18dBu (Ref.Level: -14dBFS)
+20dBu (Ref.Level: -16dBFS)
+22dBu (Ref.Level: -18dBFS)
+24dBu (Ref.Level: -20dBFS)
Output impedance200Ω or lower
RS-232C
ConnectorD-sub 9-pin (female, inch-standard)
RS-485
ConnectorRJ-45
CablesCategory 5e or faster STP cables
ETHERNET
ConnectorRJ-45
Transmission protocolTCP/IP
Ethernet standard100BASE-TX
CablesCategory 5e or faster STP cables
PowerAC100-240 V, 50/60 Hz
Power consumption21W
Dimensions483(W) × 45(H) × 304.1(D)mm (including protrusions)
Weight3.0kg
Operating temperature range0~40°C
Included itemsPower cord × 1, Euroblock plug × 16、Cable band kit × 1, Rackmount screw kit × 1, Owner's Manual (including warranty) × 1



Audio performance

Mic amp EIN (equivalent input noise)-126dBu or less (MIC IN → LINE OUT, Input impedance 150Ω, 22kHz LPF+A, A-weighted, JEITA)
Frequency response+0.5/-0.5dB: 20Hz~20kHz (+24dBu input, MIC IN → LINE OUT, GAIN MIN, JEITA)
Distortion (THD+N)0.005% or less (+24dBu input, 1kHz, MIC IN → LINE OUT, GAIN MIN, JEITA)
S/N ratio106dB or higher (+24dBu input, 44.1 k/48 kHz sampling frequency, MIC IN → LINE OUT, GAIN MIN, JEITA)
Crosstalk106dB or higher (+24dBu input, 1kHz, MIC IN → LINE OUT, GAIN MIN, JEITA)
Dynamic range106dB or higher (MIC IN → LINE OUT, GAIN MIN, JEITA)

Note: JEITA indicates compliance with JEITA CP-2150



Supported audio drivers

WindowsUAC2.0, WDM
macOS / iOSUAC2.0
AndroidUAC2.0
